高爐沖渣水消白煙技術

詳細說明

1.白煙的產生

高爐內1400℃-1500℃的高溫爐渣，經渣口流出，在經渣溝進入沖渣流槽時，以一定的水量、水壓及流槽坡度，使水與熔渣流成一定的交角，沖擊淬化成合格的水渣。大量的水急劇熄滅熔渣時，使廢水的溫度急劇上升，蒸發產生大量水蒸氣。

2.白煙去除機理

高爐沖渣排放的煙氣中，水蒸氣占很大部分，特別是嘉恒法產生的煙氣幾乎全部是水蒸氣。因此該煙氣消白需將水蒸氣進行收集，通過氣液接觸將大部分蒸汽冷凝成水，凝汽后的高溫高濕空氣與熱空氣混風后排放，從而實現排煙無白煙現象。

高爐沖渣系統出來的蒸汽經過管道引入消白煙裝置。消白煙裝置由集水區、蒸汽冷凝區、混風空氣加熱區、混風區及風機組成。在蒸氣冷凝區，水蒸氣被冷空氣和循環水冷卻，一半以上蒸汽凝結成水同循環液進入集水區收集后回用至沖渣系統，飽和的濕空氣進入混風區。混風區四周設置換熱裝置，通過將循環液與空氣換熱，加熱環境空氣，加熱后的環境空氣與飽和濕空氣混風，混風后的煙氣處于不飽和狀態，從而實現煙氣消白煙。

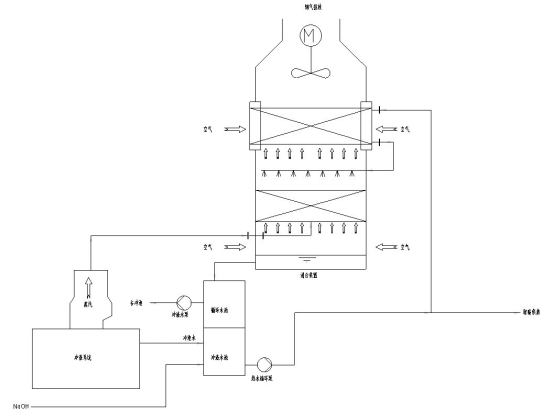

3.消白煙工藝流程
